Cięcie laserowe z ukosowaniem — jak fazowanie krawędzi w jednym procesie skraca czas produkcji i obniża koszty.

Jeśli Twoja firma produkuje konstrukcje spawane — ramy maszyn, zbiorniki ciśnieniowe, elementy stalowe pod obróbkę cieplną, części do branży offshore, kolejowej, górniczej – to wiesz, że przygotowanie krawędzi pod spawanie jest jednym z najbardziej kosztownych etapów produkcji. Cięcie blachy, transport detalu na kolejne stanowisko, fazowanie frezarką lub palnikiem plazmowym, szlifowanie, kontrola jakości spoiny — każdy krok to czas, ludzie i pieniądze.
Cięcie laserowe z ukosowaniem rozwiązuje ten problem w jednym procesie. Detal wychodzi z lasera już z gotową fazą V, Y lub K — bez konieczności przekładania go na frezarkę czy palnik. W praktyce oznacza to skrócenie cyklu produkcyjnego o jeden, czasem dwa etapy obróbki.
Wyjaśniamy więc, jak działa fazowanie krawędzi na laserze, kiedy się opłaca, jakie są realne ograniczenia technologiczne i co przygotować w zapytaniu ofertowym, żeby dostać precyzyjną wycenę.

Czym jest cięcie laserowe z ukosowaniem?

Cięcie laserowe z ukosowaniem (nazywane też cięciem z fazowaniem, fazowaniem laserem albo bevel cutting) to proces, w którym wiązka lasera nie pada na blachę prostopadle – jak w klasycznym cięciu 2D – tylko pod określonym kątem. Dzięki temu krawędź wycinanego detalu od razu ma gotową fazę spawalniczą.
W praktyce wygląda to tak: głowica tnąca (tu tzw. głowica bevel) obraca się wokół własnej osi i pochyla się pod zaprogramowanym kątem, najczęściej w zakresie ±45°. Maszyna prowadzi wiązkę po konturze detalu, jednocześnie utrzymując zadany kąt nachylenia. Efekt: zamiast prostej krawędzi prostopadłej do powierzchni blachy otrzymujemy skos pod konkretny kąt spawalniczy.

W zależności od potrzeb można wykonać:

● fazę V – jednostronny skos, najczęściej pod kątem 30°- 45°,

● fazę Y – skos z prostym odcinkiem (tępy nos) u podstawy, używana przy grubszych blachach,

● fazę K (X) – obustronny skos, dwie fazy schodzące się w środku grubości materiału,

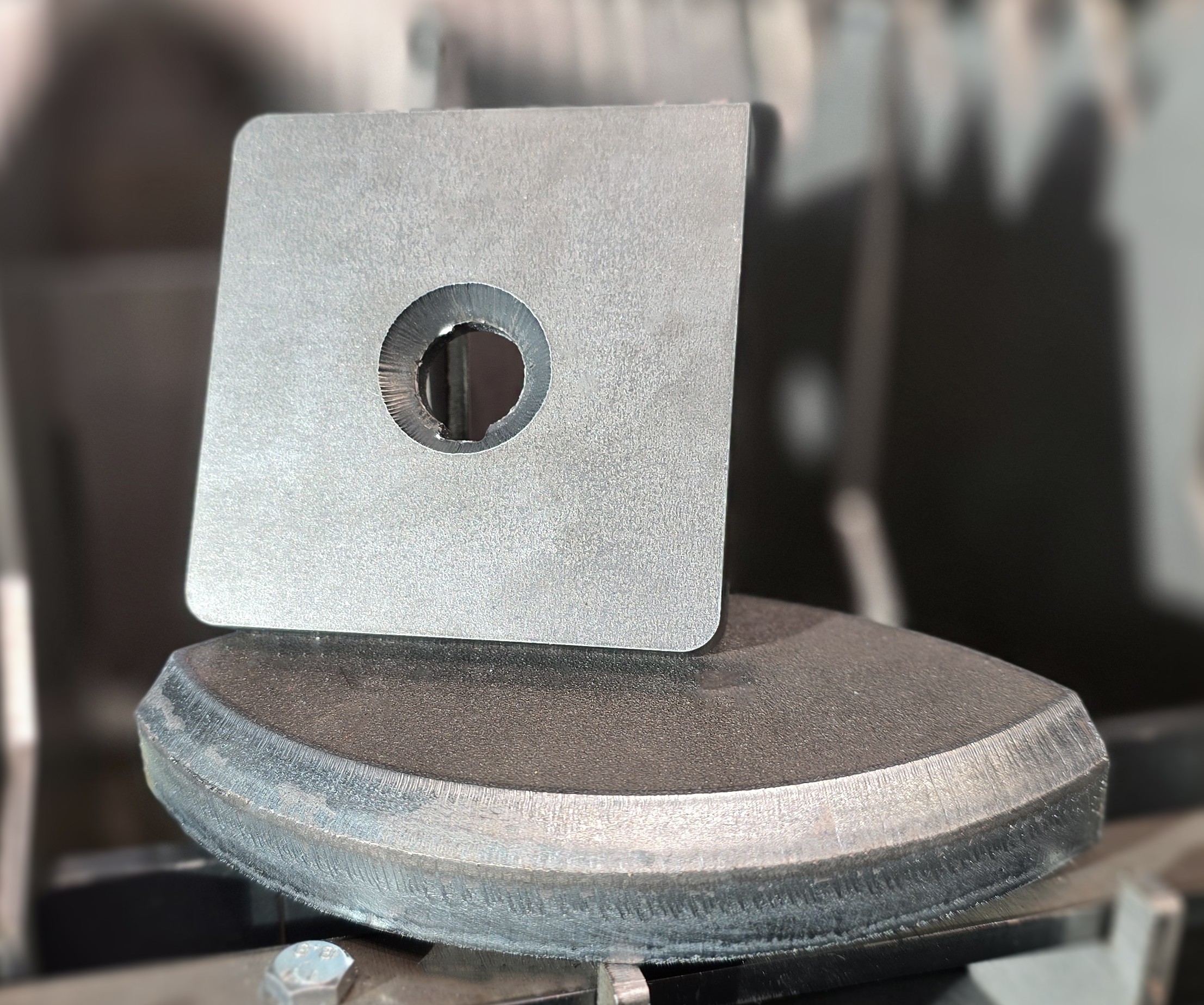

● fazowanie otworów – skos wokół wewnętrznego okręgu, np. pod gniazdo śruby z łbem stożkowym albo pod spoinę pierścieniową. To jest właśnie to, co naprawdę zmienia rachunek ekonomiczny zlecenia. Do niedawna każdy taki skos w otworze trzeba było robić oddzielnie na frezarce.

Dlaczego fazowanie laserem zastępuje frezarkę, plazmę i palnik tlenowy?

W tradycyjnym procesie produkcyjnym schemat wygląda zwykle tak:

1. Cięcie blachy laserem 2D (krawędź prostopadła do powierzchni).

2. Transport detalu na kolejne stanowisko.

3. Fazowanie krawędzi frezarką, palnikiem plazmowym lub tlenowym.

4. Szlifowanie krawędzi (często wymagane po cięciu plazmowym).

5. Kontrola jakości i transport na spawalnię.

Każdy z tych etapów generuje koszt, czas i ryzyko błędu — szczególnie przy ciężkich, dużych detalach, które trzeba ręcznie przenosić między stanowiskami. Dodatkowo każde przezbrojenie maszyny i każde ustawienie detalu pod frezarką to potencjalna tolerancja, która kumuluje się w finalnej jakości spoiny.

Cięcie laserowe z ukosowaniem skraca ten łańcuch do jednego etapu. Detal wychodzi z lasera już gotowy do spawania. Korzyści są wymierne:

● krótszy czas realizacji — eliminujesz całe stanowisko obróbcze i przezbrojenia,

● niższy koszt jednostkowy — praca ja jednej maszynie, a nie trzech,

● lepsza powtarzalność-

Dlaczego fazowanie laserem zastępuje frezarkę, plazmę i palnik tlenowy?

W tradycyjnym procesie produkcyjnym schemat wygląda zwykle tak:

1. Cięcie blachy laserem 2D (krawędź prostopadła do powierzchni).

2. Transport detalu na kolejne stanowisko.

3. Fazowanie krawędzi frezarką, palnikiem plazmowym lub tlenowym.

4. Szlifowanie krawędzi (często wymagane po cięciu plazmowym).

5. Kontrola jakości i transport na spawalnię.

Każdy z tych etapów generuje koszt, czas i ryzyko błędu — szczególnie przy ciężkich, dużych detalach, które trzeba ręcznie przenosić między stanowiskami. Dodatkowo każde przezbrojenie maszyny i każde ustawienie detalu pod frezarką to potencjalna tolerancja, która kumuluje się w finalnej jakości spoiny.

Cięcie laserowe z ukosowaniem skraca ten łańcuch do jednego etapu. Detal wychodzi z lasera już gotowy do spawania. Korzyści są wymierne:

● krótszy czas realizacji – eliminujesz całe stanowisko obróbcze i przezbrojenia,

● niższy koszt jednostkowy – jedno przejście maszyny zamiast trzech operacji,

● lepsza powtarzalność – kąt fazy jest zaprogramowany w CNC, co daje pełną powtarzalność,

● mniejsza strefa wpływu ciepła niż przy plazmie czy palniku tlenowym – krawędź nie wymaga doszlifowania,

● mniej braków – detal nie przechodzi przez kilka stanowisk, gdzie mógłby zostać uszkodzony.

W przypadku dużych elementów konstrukcyjnych (np. dla branży stoczniowej, mostowej, górniczej czy maszyn budowlanych) oszczędność na jednym detalu może wydawać się niewielka. Ale przy seriach kilkuset sztuk i grubościach blach 20–50 mm różnica w cyklu produkcyjnym staje się znacząca.

● mniejsza strefa wpływu ciepła niż przy plazmie czy palniku tlenowym — krawędź nie wymaga doszlifowania,

● mniej braków — detal nie przechodzi przez kilka stanowisk, gdzie mógłby zostać uszkodzony.

W przypadku dużych elementów konstrukcyjnych (np. dla branży stoczniowej, mostowej, górniczej czy maszyn budowlanych) oszczędność na jednym detalu może wydawać się niewielka. Ale przy seriach kilkuset sztuk i grubościach blach 20–50 mm różnica w cyklu produkcyjnym staje się znacząca.

Dla kogo opłaca się cięcie z ukosowaniem?

To technologia, która ma realne zastosowanie wszędzie tam, gdzie produkuje się konstrukcje spawane. W praktyce z fazowania laserowego najwięcej korzystają:

Producenci maszyn i urządzeń przemysłowych — ramy, korpusy, elementy nośne. Przy seriach średnich i dużych eliminacja oddzielnego stanowiska fazującego daje konkretne oszczędności.

Branża budowy konstrukcji stalowych — słupy, dźwigary, węzły, blachy węzłowe. Każdy element idzie potem na spawalnię, więc gotowa faza z lasera to znaczne przyspieszenie montażu.

Producenci zbiorników i aparatury ciśnieniowej — tutaj jakość przygotowania krawędzi pod spawanie ma kluczowe znaczenie dla wytrzymałości spoiny i odbioru przez UDT. Powtarzalna faza z lasera CNC daje przewidywalność procesu spawalniczego.

Branża automotive i kolejowa — elementy karoseryjne, ramy podwozi, elementy do wagonów. Wysokie wymagania dotyczące jakości spoiny i tolerancji wymiarowych są naturalnym dopasowaniem do laserowego fazowania.

Branża maszyn budowlanych, górniczych i offshore — grube blachy konstrukcyjne, często stal o podwyższonej wytrzymałości. Tutaj fazowanie pod spawanie to nie wybór, tylko wymóg technologiczny.

Producenci wyrobów ze stali kwasoodpornej — branża spożywcza, chemiczna, farmaceutyczna.

Co potrafi laser 30 kW z głowicą bevel — możliwości technologiczne alu-frost

W naszej produkcji pracuje laser fiber o mocy 30 kW wyposażony w głowicę z funkcją ukosowania. To sprzęt nowej generacji, który łączy dużą moc cięcia z precyzją 3D — i właśnie ta kombinacja pozwala fazować nawet grube blachy w jednym przejściu.

Konkretne parametry techniczne:

● Maksymalny zakres cięcia płaskiego: 2500 × 4500 mm

● Zakres cięcia z ukosowaniem: 2000 × 4000 mm

● Fazowanie otworów: tak, w tym samym procesie co cięcie konturu

Maksymalne grubości cięcia:

– stal konstrukcyjna, kwasoodporna, aluminium — do 50 mm,

– mosiądz — do 15 mm,

– miedź — do 12 mm,

– ocynk — do 3 mm.

Większy obszar roboczy (2500 × 4500 mm) ma jedną praktyczną zaletę: nie musisz dzielić dużych detali na mniejsze. Mniej cięć to mniej spoin, mniej operacji montażowych i większa sztywność finalnej konstrukcji.

W zakresie cięcia z ukosowaniem (2000 × 4000 mm) głowica bevel obrabia praktycznie każdy typowy detal konstrukcyjny — od pojedynczych blach węzłowych po elementy ram maszyn. Fazowanie otworów otwiera dodatkowe możliwości: gniazda pod śruby z łbem stożkowym, fazy pod spoiny pierścieniowe, przygotowanie pod wciskane tuleje.

Podsumowanie

Cięcie laserowe z ukosowaniem to nie kosmetyczny dodatek do oferty zakładu obróbki metalu — to zmiana sposobu, w jaki projektuje się proces produkcji konstrukcji spawanych. Tam, gdzie wcześniej potrzebowałeś trzech stanowisk i kilku transportów międzyoperacyjnych, dziś wystarczy jedno przejście lasera.

W alu-frost pracujemy na laserze 30 kW z głowicą bevel — fazujemy stal konstrukcyjną, kwasoodporną i aluminium do 50 mm grubości. Obsługujemy małe i duże przedsiębiorstwa, realizujemy zarówno prototypy, jak i serie produkcyjne.

Więcej szczegółów o cięciu z fazowaniem tutaj.
